Relaisfunkstelle DM0NDR

Hamburg-Moorfleet | JO53BM

Links alter Rohrmast und rechts neuer Gittermast.

Der 65Jahre alte NDR-Rohr-Sendemast in Hamburg-Moorfleet wurde Ende des Jahre 2025 gegen ein Stahlgitter-Mast ausgetauscht. Die Höhe ist mit 304 Meter nur gering höher als der bisherige ca. 80 m entfernte Mast. Im Laufe des Jahres 2026 wird der neue Mast in Betrieb gehen und der alte Mast wird abgebaut.

Das hat auch Einfluss auf unseren Repeater-Standort und die Technik in Moorfleet. Der DMR-Repeater DB0ZE und der bisherigen HAMNET-Link wird daher Ende April 2026 im Zuge des Mastrückbaus außer Betrieb gehen.

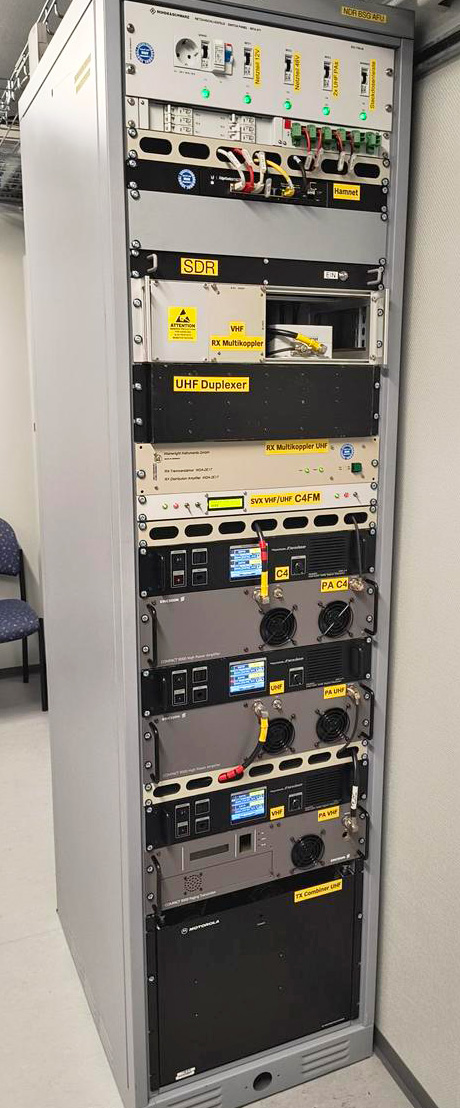

Auf dem neuen Mast entsteht aber ein neuer Amateurfunk-Repeater-Standort unter dem Rufzeichen DM0NDR, der voraussichtlich im Sommer 2026 in Betrieb gehen wird. Der Aufbau liegt in den Händen von Malte DH4HAM, der auch vor Ort seinen  Arbeitsplatz hat und so immer ein direkter Zugang zum Standort gegeben ist.

Geplante Frequenzen

• FM 145,725 MHz (-600 kHz)
• FM 438,925 MHz (-7,6 MHz)
• C4FM 439.575 MHz (-7,6 MHz)

Weitere aktuelle Informationen auf QRZ.COM

MeshCom 4.0

LoRa Radio Chat System

Wir möchten in Hamburg ein MeshCom-Netz aufbauen. Es wäre schön, wenn sich in Sachen MeshCom 4.0 mehr tun würde. Langfristig ist geplant dauerhaft bei DB0FS für das Stadtgebiet und DB0NDR für die Stadtmitte jeweils ein Node zu betreiben. Die Anträge bei der BNetzA dafür sind bereits seit einigen Monaten gestellt: zurzeit ist noch temporärer Testbetrieb über die Klubstationen.

Seit Sept. 2025 haben wir am Standort unserer Klubstation in Hamburg-Lokstedt ein MeshCom 4.0 Node/Gateway auf dafür vorgesehenen Frequenz 433,175 MHz mit 1 Watt Ausgangsleistung an einem Dipol ca. 50 m über Grund. Das Rufzeichen lautet: DK0NDR-12. Am Standort Hamburg-Rotherbaum läuft ein Testbetrieb unter DL0NDR-13 mit 150 mW Leistung an einer Vertikalantenne in einer Höhe von 12 m über Grund für die Versorgung Innenstadt und Außenalster.

Der Testbetrieb bei DK0NDR-12 zeigt, dass man selbst in über 20 km Entfernung mit einer kleinen Antenne im Innenraum noch eine akzeptable Verbindung aufbauen kann. Über DK0NDR-12 wird aus Hamburg-Lokstedt der Bereich Nordost bis Südost versorgt. Wir suchen aber auch noch weitere Standorte für MeshCom-Repeater. Jede zusätzliche Station mit exponiertem Standort ist willkommen und hilfreich für den Netzausbau.

Grundlagen

MeshCom 4.0 ist ähnlich Meshtastic und basiert auch auf dem LoRa-Funksystem, ist aber ausschließlich für Funkamateure und deren spezifische Anforderungen entwickelt worden. Die Übertragung erfolgt im APRS-Format nach dem X.25-Protokoll. Mit MeshCom lassen sich daher Positions- und Wetterdaten, übermitteln sowie Kurznachrichten mit einer Länge von maximal 149 Zeichen übertragen.

Wer sich mehr über MeshCom 4.0 informieren möchte, dem seien folgende Web-Seiten empfohlen:

• MeshCom 4.0 Homepage: https://icssw.org/meshcom/
• DL-Nordwest: https://dl-nordwest.com/index.php/2024/12/08/meshcom-4-0-lora-datenfunknetzwerk-der-funkamateure/
• DARC OV N18: https://www.n18.de/index.php/2025/03/09/meshcom-4-0-dokumentation-v2-0/

Auf Telegram gibt es auch die sehr aktive Gruppe "MeshCom", wo einem schnell bei Problemen weitergeholfen wird.

Transceiver

Es gibt eine ganze Reihe sehr preiswerten LoRa-Transceivern die sich für Meshcom nutzen lassen. Verbreitet sind der T-LoRa T3 (ohne GPS) und der T-Beam (mit GPS und Akkuaufnahme, daher auch für Portabelbetrieb geeignet), beide vom Hersteller Lilygo. Mit dem T-Desk Plus gibt es auch einen Komplett-Transceiver mit Tastatur und Touch-Display für den Smart-Phone-unabhängigen Betrieb. Wir haben besonders gute Erfahrungen beim Empfang mit dem Transceiver WiFi LoRa 32 V3 von Heltec Automation gemacht die im Empfang sehr gut sind und auch etwas mehr Ausgangsleistung bieten.

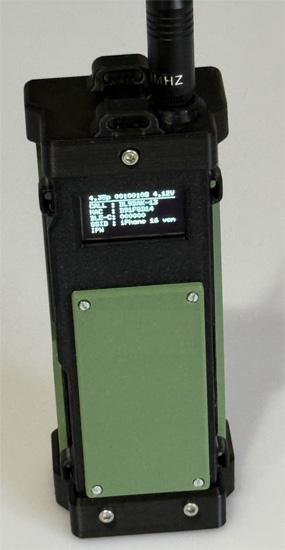

Es gibt auch eine neue WiFi LoRa 32 V4, für die es aber zurzeit noch keine Firmware gibt. Die Firmware wird auch für weitere Transceiver angepasst. So zum Beispiel auch für den T-Beam 1W 433 MHz mit 1 Watt Ausgangsleistung, der vom Design einem klassischen Handfunkgerät ähnelt.

Wichtig ist, dass man Modelle für den Frequenzbereich 433 MHz erwirbt. Viele Modelle sind leider nur über Online-Shops in China erhältlich. Die Transceiver für den 433-MHz-Bereich ("T-Lora T3" und "T-Beam") und auch passende Gehäuse sind aber zum Beispiel bei DM2HEY über sein eBay-Shop direkt aus Deutschland zu beziehen: https://www.ebay.de/str/dm2hey. Eine weitere Quelle ist der Shop "HAM Parts" von OK2ZAW: https://hamparts.shop/lora/.

Wichtig ist zu wissen, dass die Transceiver empfindlich auf Störstrahlung von Schaltnetzteile reagieren. Daher die Empfehlung das Netzteil von der Transceiver-Antenne entfernt anzuordnen, gute USB-Netzteile zu verwenden (wir haben gute Erfahrungen mit denen von Anker gemacht) oder noch besser ein geschirmtes Netzteil mit Linear-Regler einzusetzen (siehe Abb. oben, erhältlich z. B. bei AliExpress). Dies erhöht den Störabstand beim Empfang deutlich und das Netzteil lässt sich ggf. auch für den Betrieb einer PA nutzen.

Zu beachten ist, dass die Resonanzfrequenz der sehr kurzen mitgelieferten Antennen häufig sogar außerhalb des Amateurfunkbandes liegt und durch die elektrische Verkürzung keine besonders gute Empfangsleistung bietet. Auch Antennen für den ISM-433-MHz-Bereich sind häufig nicht optimal. Empfehlenswert sind SMA-Aufschraubantennen aus dem Amateurfunkzubehör, wie zum Beispiel die NAGOYA NA-24 SMA Male mit 41 cm Länge (5/8 Lambda), die in der Praxis sehr gute Ergebnisse erzielt und die auch in Deutschland über viele Shops bezogen werden kann. Mit Fehlanpassung sollte man vorsichtig sein und im SWR-Bereich von 2 oder kleiner bleiben.

Wir haben auch sehr gute Erfahrunge mit dem Betrieb von einfachen Dipolen ohne Balun gemacht. Diese erfordern kein Gegengewicht (was es bei den kleinen Geräten quasi nicht gibt) und lassen sich einfach aufbauen. Mit der LoRaHAM-Antenne 433 MHz (s. Abb. oben) gibt es aber auch hier eine interessante fertige Lösung,

Auch ein 433-MHz-Filter zwischen Antenne und Transceiver kann den Störabstand deutlich verbessern. Leider gibt es hier nur wenig fertig verfügbare diskrete Filter mit geringer Durchgangsdämpfung und wenn dann sind es in der Regel Tiefpassfilter. Keramikfilter sollte man wegen der hohen Durchgangsdämpfung von bis zu 3 dB nicht einsetzen. Viele preiswerte Filter die bei E-Bay angeboten werden, entsprechen leider nicht den Erfordernissen.

Wir empfehlen daher das Filter "Meshcom Bandpass" für eine Betriebsfrequenz von 433 MHz von Rittmann-HF-Technik mit 0,5 dB Durchgangsdämpfung, SMA-Buchsen und eine Unterdrückung der ersten Oberwelle um ca. 55 dB. Das professionelle Filter kostet ca. 60 Euro.

Firmware

Die Installation der Firmware ist sehr einfach über ein Web-Flasher (s. Abb. unten) möglich: https://esptool.oevsv.at/

Wenn die Firmware installiert ist kann man das Device auch via IP mit OTA (Other The Air Update) über einen Web-Browser aktualisieren.

Apps

Es gibt eine App für iOS/iPad OS (siehe Abb. unten) sowie auch für Android, mit der man umfangreich Einstellungen vornehmen kann und mit der sich auch Empfangparameter wie Feldstärke und Störabstand messen und durch Maßnahmen optimieren lässt. Da MeshCom ein System von Funkamateuren für Funkamateure ist, geht hier auf der technischen Ebene vieles, was man bei Meshtastic und MeshCore nicht einstellen oder abfragen kann.

Mit der App lassen sich natürlich auch Nachrichten lesen, schreiben und versenden und man kann Gruppen definieren, die man verfolgen möchte. Die App ist wirklich sehr schön gemacht. Es gibt auch die Möglichkeit über den integrierten Web-Server in den Devices zuzugreifen und zudem gibt es auch optional Desktop-Clients.

Praxis

Die Grenze des Empfang liegt bei einem Störabstand von -20 dB und bei Feldstärken größer als -120 dBm. Ein Störabstand von -15 dB sollten es aber für eine stabile Verbindung schon sein und mindestens -115 dBm Empfangsfeldstärke. So lassen sich auch mit einem an der Fensterbank aufgestelltem LoRa-Transceiver und relativ kurzer Antenne unter Umständen mit der Sendeleistung von 100 mW einige Kilometer überbrücken. Die Leistungsfähigkeit von LoRa ist schon beeindruckend.

Mit dem AB-IOT-433 gibt es auch ein Preamp/PA-Modul mit integrieter Sende/Empfangsumschaltung für den Betrieb an 5 Volt (s. Abb. oben) mit ca. 1 Watt Ausgangsleistung bei 100 mW Eingangsleistung. Hier sollte man aber unbedingt einen Tiefpass- oder Bandpassfilter nachschalten, der die Ausgangsleistung auch verträgt, um die Oberwellen zu unterdrücken. Ohne Filter ist die Unterdrückung ungenügend.

Betrieb

Es gibt drei Arten von Nachrichten die sich versenden lassen und zwar:

• an alle sowie
• Direktnachrichten (Direct Message, dazu "DM" aktivieren, wird dann grün),
  • an eine Gruppe (Gruppennummer eingeben),
  • direkt an eine Station (Station mit SSID angeben).

Jede Station wird identifiziert über das Rufzeichen und einer nachgestellten SSID mit Bindestrich getrennt, so wie man das von APRS her kennt. "-12" symbolisiert in der Regel eine Station mit Gateway und aktivem Mesh, also zum Beispiel DK0NDR-12. Für reine Client-Stationen wird häufig die -11 oder - 99 genutzt.

Es lassen sich auch Nachrichten direkt von Stationen aus dem APRS empfangen. Zum Senden einer Nachricht an eine Station außerhalb Meshcom über APRS muss man der Nachricht "aprs:" voranstellen (s. oben).

Folgende Gruppen sind lokal von Interesse ...

• 262 Deutschland
• 2622 Hamburg/Schleswig-Holstein
• 26220 Hamburg Großraum
• 26221 Hamburg Stadtbereich
• 9 Lokal (ausschl. Messages über den HF-Weg

Es gibt noch viel mehr aber die werden im Moment eher noch selten genutzt. Primär findet Chat-Kommunikation lokal hier in Hamburg in der Chat-Gruppe 26221 statt. Wichtig ist, dass Meldungen nicht im Netz oder den Repeatern gespeichert werden. Man sollte also seinen eigenen Node möglichst durchgängig ohne Unterbrechung betreiben, damit keine Nachrichten verloren gehen.

Weiter hat man die Möglichkeit ein "Gateway" zum Internet zu aktiveren. Das sollte man aber nur tun, wenn man einen Node in exponierter Lage betreibt oder keine HF-Verbindung zu einem Node mit Mesh-Funktion hat, da mit aktiviertem Gateway sinnvollerweise der Gruppenfilter außer Kraft gesetzt wird, denn man möchte ja gewährleisten, dass alle Nachrichten ins Netz übermittelt werden. "Mesh" sollte man ausschließlich in exponierter Lage aktivieren.

Wo sich überall Mechcom-Stationen befinden ist über eine Karte zu sehen: https://mcmap.oevsv.at/
Übrigens werden in der MeshCom-Übersichtskarte in der App und auch auf der im Internet Stationen mit Gateway-Funktion rot und andere blau gekennzeichnet.

Es gibt auch für die beiden Meshcom 4.0 Server in DL und OE jeweils ein Dashboard:

• DL: http://meshcom.hamnet.network/meshcom/
• OE: https://meshcom.oevsv.at/

Traut Euch auch mal ruhig eine Nachricht in eine Gruppe zu senden. Ihr könnt auch zum Beispiel gerne auf aktuelle Dinge, zum Beispiel bei Euch im OV, hinweisen oder auch mal eine Neuigkeit posten oder einen Ausfall eines Repeaters etc. Auch ein einfaches "Gute Morgen an Alle!" oder ein Gruß zum Wochenende ist erwünscht. Meshcom ist eine interessante technische Plattform aber die Kommunikation sollten wir bei all dem experimentieren dabei nicht ganz vergessen.

Fragen gerne über Kontaktformular oder via MeshCom 4.0 an DL9DAK-12.

Relaisfunkstelle DB0NDR

Hamburg-Rotherbaum | JO43XN

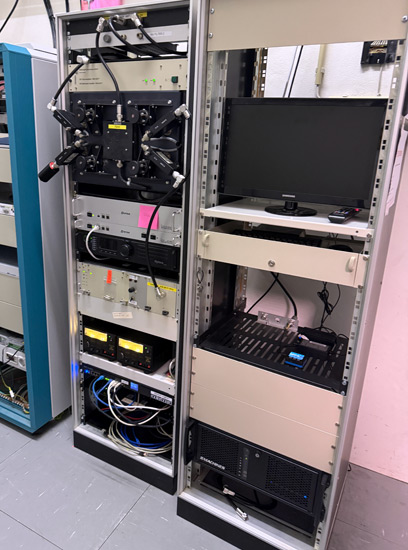

Die Relaisfunkstelle DB0NDR am Standort des NDR-Hörfunks am Rotherbaum ist seit Ende Mai 2025 im Regelbetrieb. Es befinden sich dort eine Antenne auf dem Dach für APRS im 2-Meter-Band sowie eine Antenne für die Repeater im 70-cm-Band auf dem Turm in 63 Meter Höhe über NN (s. Foto oben). Der Standort ist eine ideale Ergänzung für den Betrieb in der Stadtmitte. Die Netzanbindung des Standortes erfolgt via HAMNET über DB0FS, da hier zwischen den Standorten Sichtverbindung existiert.

In Betrieb ist zurzeit:

• DMR, Brandmeister ID 262166 auf 439,2250 / 431,6250 MHz
  im Regio TG 8 Verbund mit DB0FS und DB0ZE (extern via TG 26221)
• D-Star-Repeater (Default-Reflektor XLX555 Modul B): 439,4875 / 431,8875 MHz
  Es werden alle üblichen Reflektorprotokolle unterstützt (REF, XRF, DCS, XLX).
• POCSAG-Funkruf (DAPNET)
• LoRA APRS RX (DB0NDR-15)

Weitere geplante Repeater/Dienste sind ...

• APRS 144,800 MHz
• WinLink (VARA FM): 439,8250 / 430,4250 MHz

Dashboards

Hier eine Übersicht über die Links zu den einzelnen Dashboards der Repeater-Systeme ...

FM-EchoLink Relais DB0FS 70 cm
https://www.repeaterbook.com/row_repeaters/details.php?state_id=DE&ID=2567

DMR Relais DB0FS 70 cm
https://brandmeister.network/?page=repeater&id=262220

DMR Relais DB0NDR 70 cm
https://brandmeister.network/?page=repeater&id=262166

DMR Relais DB0ZE 70 cm
https://brandmeister.network/?page=repeater&id=262222

C4FM, YSF -Raum DE-DL-Hamburg
http://93.240.83.53:22225/

D-Star DB0NDR
https://status.ircddb.net/cgi-bin/ircddb-log?30%200%20DB0NDR

D-Star Reflektor XLX555 (DL-Hamburg)
http://93.240.83.53:81/

Relaisfunkstelle DB0FS

Hamburg-Lokstedt | JO43XO

Standort: NDR-Fernsehen Hamburg-Lokstedt Haus 1 (69 m über NN)

• FM / Echolink | 438,850 MHz (-7,6)
• DMR Brandmeister | 439,5625 MHz (-7,6)
• C4FM / Wires-X | 438,2500 MHz (-7,6)

• FM 23 cm | 1.298,650 MHz (-28)
• TETRA DMO-Repeater | 434,7875 MHz
• APRS Digipeater u. iGate | 144,800 MHz

• LoRa-APRS iGate | 433,775 MHz (nur RX)
• POCSAG-Funkruf / DAPNET | 439,9875 MHz

• geplant: NXDN (Sommer 2026) | 145,6750 MHz (-0,6)

Standort: NDR-Fernsehen Hamburg-Lokstedt Haus 13

• DL0NDR FM-EchoLink / DMR-Gateway

Relaisfunkstelle DB0ZE

Hamburg-Moorfleet | JO53BM

DB0ZE ist seit Juni 2017 als DMR-Repeater im Brandmeister-Netz in 170 Meter Höhe am NDR-Senderstandort Moorfleet on-air. Der Sendemast wird in diesem Jahr durch einen neuen ersetzt. Am 25. April 2026 wird DB0ZE voraussichtlich außer Betrieb gehen und abgebaut. DMR Brandmeister-Netz kann in Hamburg noch über die Repeater DB0FS und DB0NDR betrieben werden. In Zukunft wird es am Standort Hamburg-Moorfleet auf dem neuen Mast ab Sommer 2026 mit DM0NDR aber auch einen neuen Repeater-Standort geben.

QRG: 438,925 / 431,325 MHz (-7,6 MHz)
DMR-ID: 262222  [Status BM Dashboard]

Timeslot 1:

• TG 262: DL
• TG 9112: EmCom EU
• TG 91 WW (nur temporär am Samstagnachmittag zum BM WW Net)

Timeslot 2:

• TG 9: lokal
• TG 8: regional (DB0ZE/DB0FS im Verbund), extern über TG 26221 erreichbar, siehe auch Cluster.
• TG 26220: Großraum Hamburg
