DMR-Betrieb im TGIF-Netz über einem Hotspot

Eine weitere interssante Aktivität kann der DMR-Betrieb im TGIF-Netz sein. Dieses noch recht junge DMR-Netz wird von verschiedenen HAMs aufgebaut und ist hinsichtlich Schnittstellen und Konfiguration total offen. Siehe Link zum TGIF-Netz: https://prime.tgif.network/

Ein großer Vorteil ist hier, dass man z.B. eine Gateway-Schnittstelle zum YSF-Netz, selber in der Hand hat und selbst in einen YSF-Raum hineinkonfigurieren kann.

Das Netz funktioniert genau wie das Brandmeister-Netz, aber leider sind die weltweiten Talkgroups nicht so strukturiert, wie im BM-Netz organisiert. Man kann eigene Wunsch-TGs beantragen, um sie dann später zu nutzen.

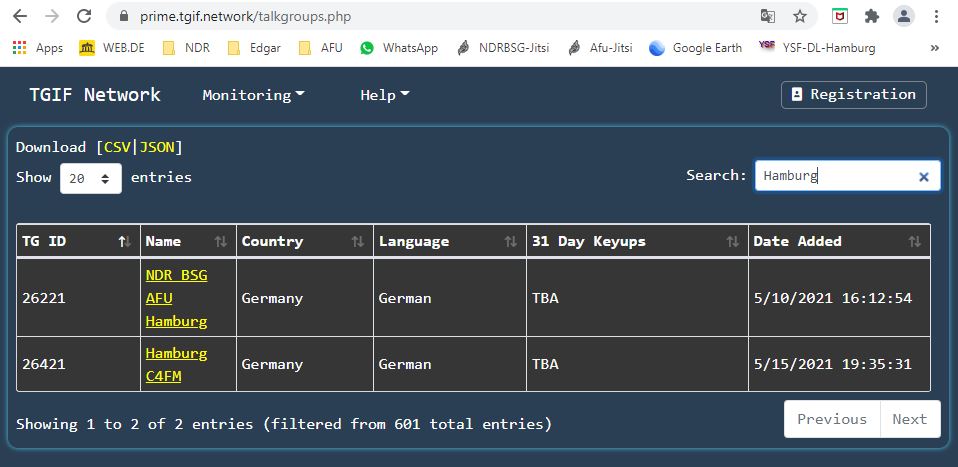

So haben wir in diesem Netz zunächst einmal zwei TGs angemeldet. Die TG26221 "NDR BSG AFU Hamburg" und die TG26421 "Hamburg-C4FM" in Anlehnung zu unseren beiden Brandmeister-Talkgroups, siehe nachfolgendes Bild.

Die TG26221 dient als reine Klönrunde, hier mit dem Bezug zu Hamburg, aber nur innerhalb des TGIF-Netzes. Die TG26421 kann ebenso, wie im BM-Netz zu unserem YSF-Raum DE-DL-Hamburg und weiter zum WiresX-Raum DL-Hamburg und somit zu unserem C4FM-Relais DB0FS geroutet werden. (Dies ist zur Zeit aber nicht aktiv.)

Konfiguration am Beispiel eines MMDVMs:

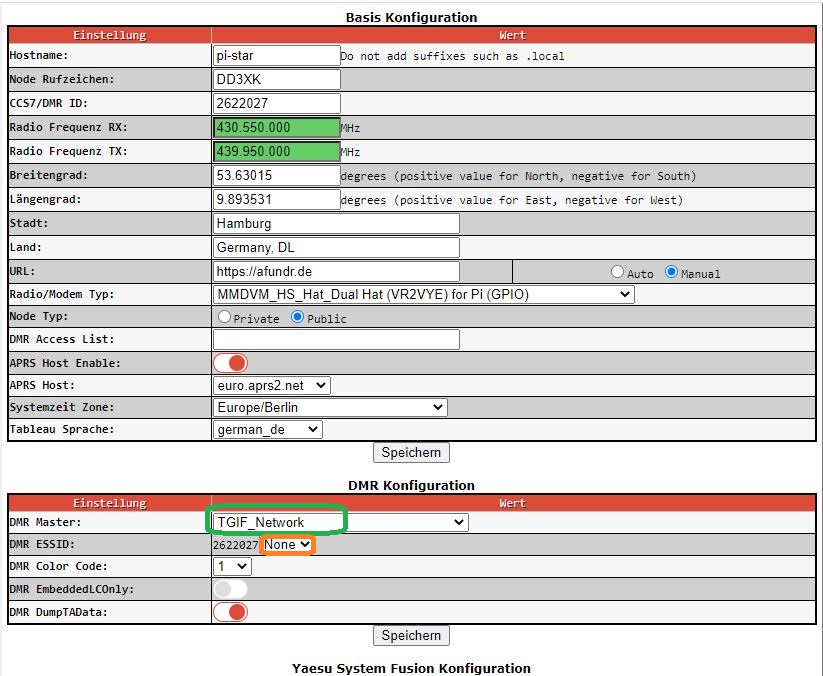

Aktivieren muss man das TGIF-Netz, indem man in der Konfiguration des Hotspots im Menüpunkt "DMR Konfiguration" den DMR-Server "TGIF_Network" auswählt (grüner Kreis unten). Achtung: Die DMR-ESSID muss unbedingt auf "None" eingestellt sein, im Gegensatz zum BM-Netz, (oranger Kreis)!

(Für größere Darstellung auf das Bild klicken.)

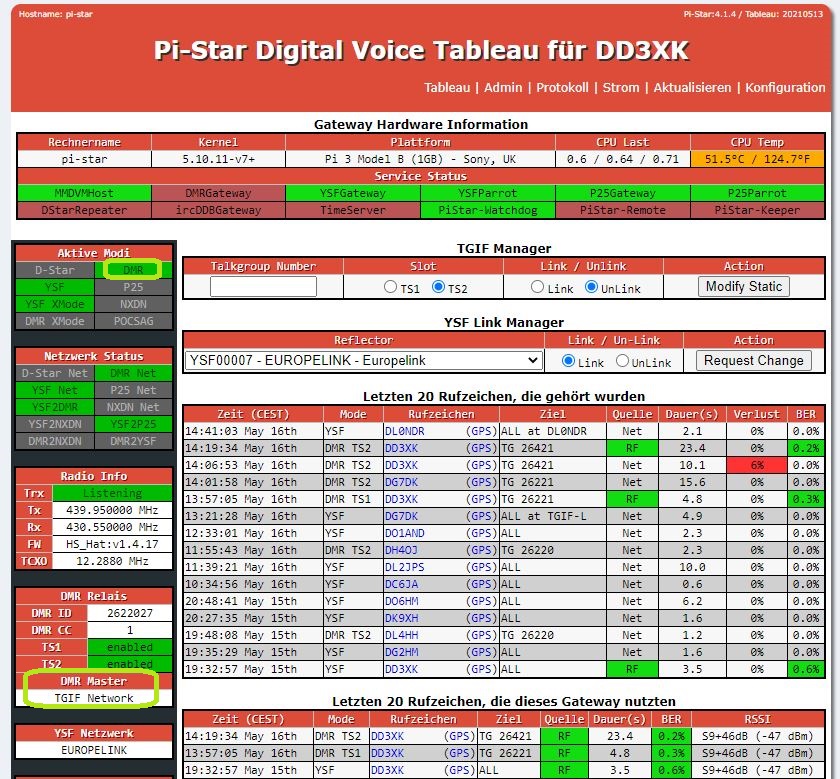

Das HS-Admin-Fenster zeigt dann bei richtiger Konfiguration den aktuellen Status an (hellgrüne Kreise):

Sendet man nun auf einer der beiden TGs, dann kann man die Aktivität im Bereich Monitoring auf der TGIF-Seite sehen: https://prime.tgif.network/lastheard.php.

Verschiedene Möglichkeiten kann man über Eingaben im Search-Fenster sehen.

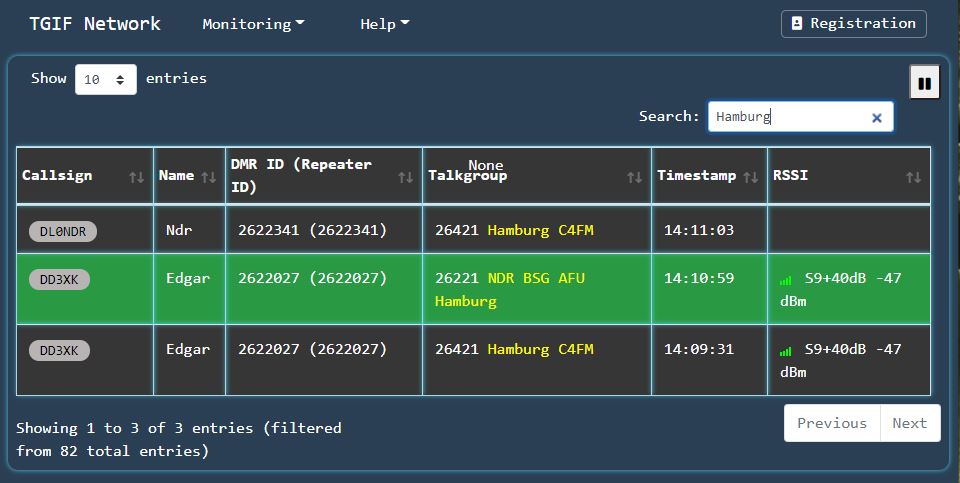

Man sieht hier, dass DD3XK gerade auf der TG26221 aktiv sendet, sein Anzeigefeld ist grün. Man kann aber auch sehen, dass z.B. unser FM/YSF-Gateway DL0NDR (DD3XK-L) auf der YSF-Seite über die TG26421 gerade gesendet hatte (erste Zeile). In der 3. Zeile sieht man eine Aktivität von DD3XK über die TG26421.

Das tolle also ist: Man braucht seinen Codeplug im Funkgerät gar nicht verändern. In beiden DMR-Netzen können unsere beiden TGs 26221 und 26421 benutzt werden.

Eine Zone z.B. "Hotspot" kann unter der selben Frequenz mit beiden TGs entweder im Brandmeister-Netz oder TGIF-Netz betrieben werden. Welches DMR-Netz man benutzt ist allein eine Einstellung des DMR-Masters in der Hotspot-Konfiguration. Und diese Konfiguration kann unter "Datensicherung/Wiederherstellung" einfach in einen Pi-Star-Hotspot eingeladen werden, oder man schaltet einfach, wie oben beschrieben, den DMR-Master um.

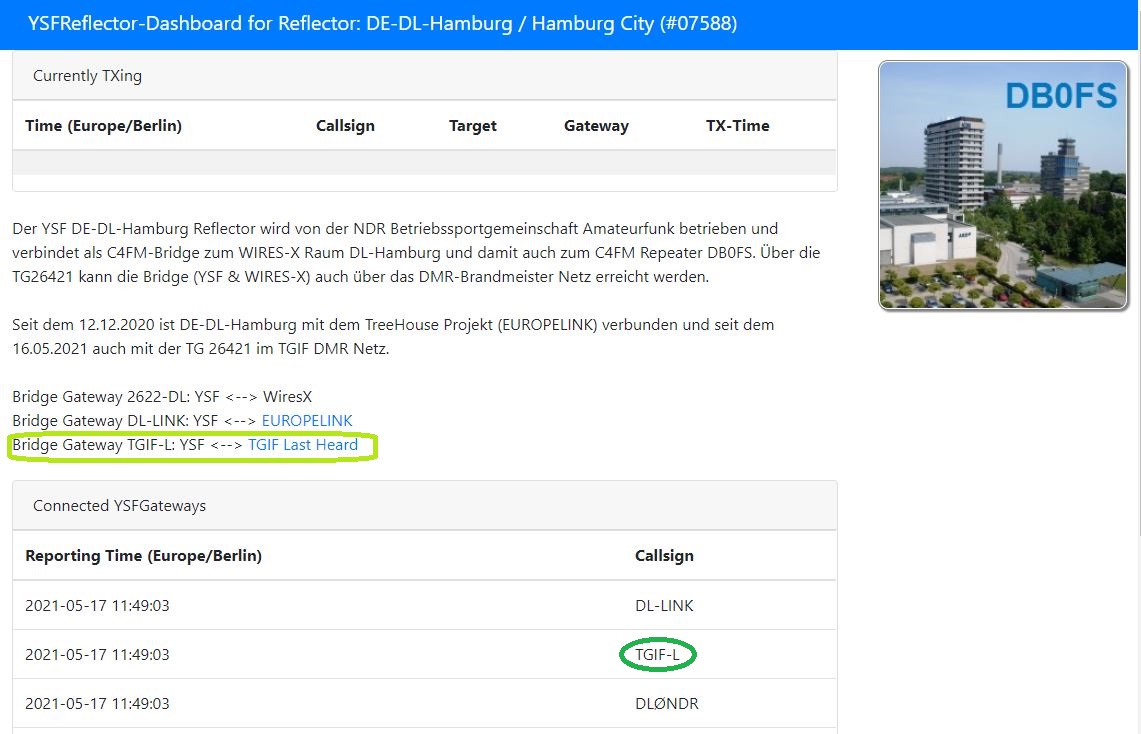

Das die TGIF-TG 26421 in unser YSF-Netz geroutet wird, erkennt man auf unserem YSF-Dashboard an dem Gateway-Eintrag "TGIF-L", (grüner Kreis):

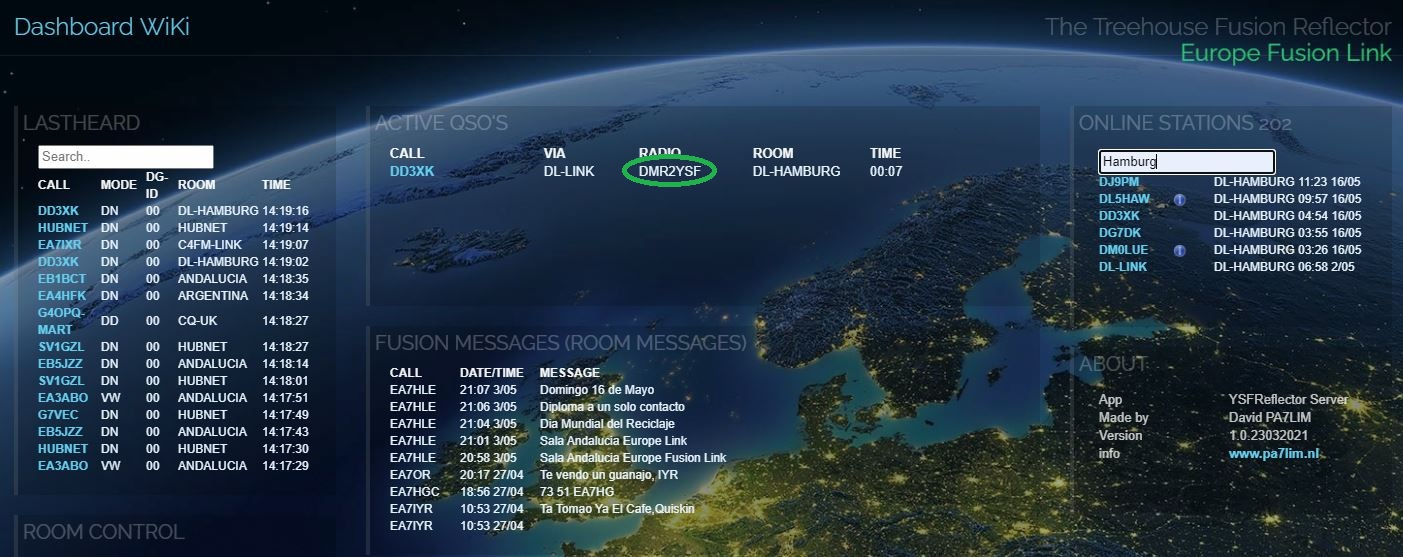

Wird nun aus dem TGIF-Netz auf unsere C4FM-Bridge gesendet, dann erkennt man dies auch im Europelink-Dashboard unter dem besonderen Radio-Eintrag "DMR2YSF", (grüner Kreis).

Anmerkung:

Wie wollen in erster Näherung kein weiters DMR-Netz propagieren. Ziel ist einfach der Test, der direkten Schnittstellenhandhabung in DMR-Netzen bzw. die Motivation mal mit dem eigenen Hotspot herumzuexperimentieren. Schauen wir mal, wie sich das neue DMR-Netz TGIF entwickelt. Auf jeden Fall bringt es Spaß an seinem Hotspot herumzukonfigurieren und zu schauen, ob man auch andere Verbindungen hinbekommt.

Übrigens ist die Anwahl des DMR-Masters "TGIF_Network" auch mit einem DV30-Stick und der BlueDV-Software möglich, wie uns Horst, DK9XH berichtet.

Erweiterung für den Betrieb in beiden Netzen, BM und TGIF:

Eine interessante Idee ist auf der Pi-Star-Seite zu finden. Nämlich der wechselweise Betrieb entweder im Brandmeister-Netz oder im TGIF-Netz mit Hilfe des DMRGateway-Modus in der Konfiguration.

Siehe diesen Link: https://pi-star.de/tgif-gateway-setup/?unapproved=150&moderation-hash=317595468a3039e89372705f0ae7767e#comment-150

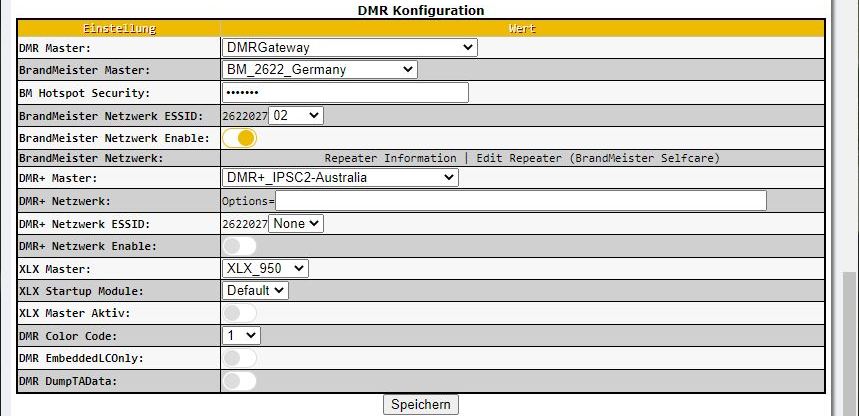

Ganz wichtig ist, dass in der Konfiguration unbedingt der Betriebs-Modus DMRGateway ausgewählt ist! Und das Brandmeister-Netz darunter mit dem Server und der ID per <Enable> aktiviert ist.

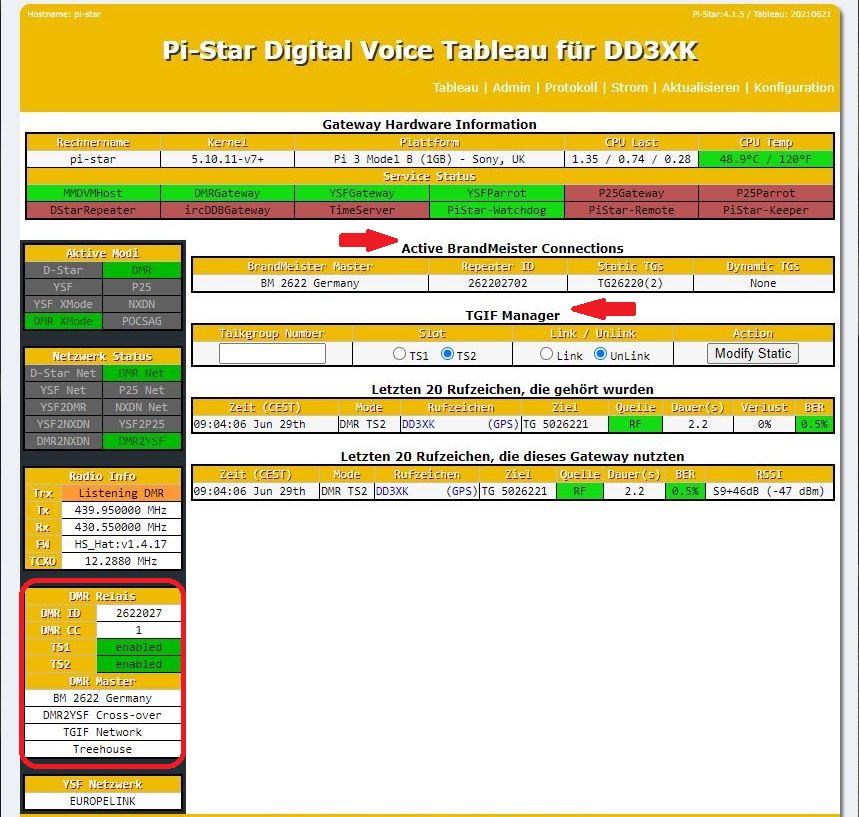

Im Admin-Fenster sieht man dann links die aktiven Verbindungen zu den Mastern, BM und TGIF (roter Kreis) und oben im Fenster sieht man die beiden Stati für die BM-Talkgroups und das Einstellfenster für das TGIF-Netz (rote Pfeile). (In diesem Beispiel gibt es auch Verbindungen zum Treehouse-DMR und eine Möglichkeit von DMR zu YSF zu sprechen). Auf Bild klicken, für eine größere Darstellung.

Zu beachten ist, dass im BM-Netz die ganz normalen TGs benutzt werden, im TGIF-Netz aber, wie bei diesem Beispiel, die TGs mit einer führender "5" und Auffüllung mit "0" bis zur richtigen TG mit insgesamt 7 Stellen. Die Konfiguration kann jeder selber ändern und dann mit anderen Vorwahlziffern betreiben.

Beispiel: Aus der BM-TG 26221 wird die TGIF-TG 5026221. oder aus der BM-TG 26421 wird die TGIF-TG 5026421.

oder bei einer 4-stelligen TG: BM-TG 9990 wird die TGIF-TG 5009990 (hier also 2x "0" hinter der führenden "5".

(Die TG26221 und 26421 sind von uns, Andree und mir, im TGIF-Netz aktiviert worden.)

Viel Spaß mit diesem kleinen Exkurs  in eine andere DMR-Welt.

 Edgar, DD3XK, Andree, DG7DK
